Зі статті ви дізнаєтеся про види порошкових вогнегасників, їх характеристики, будову, принцип дії, термін придатності, а також про те, як користуватися порошковим вогнегасником
Як експлуатувати вогнегасники, визначають Правила експлуатації та типові норми належності вогнегасників, затверджені наказом МВС від 15.01.2018 № 25 (далі — Правила № 25). Вони поширюються на будинки і приміщення різного призначення, підприємства, установи й організації незалежно від виду їх діяльності та форм власності, механічні транспортні засоби.
Як вибрати, експлуатувати та списати вогнегасники
Призначення порошкових вогнегасників
Порошкові вогнегасники призначені для гасіння займань класів:
- A (горіння твердих речовин),
- В1 (горіння рідких речовин, нерозчинних у воді),
- С (горіння газоподібних речовин).
Які бувають класи пожеж:
ДСТУ EN 2:2014 Класифікація пожеж (EN 2:1992; EN 2:1992/A1:2004, IDT) встановлює класи пожеж залежно від матеріалу,
що горить, і не передбачає визначення конкретного класу пожежі, що супроводжується горінням електрообладнання під
напругою. Зазначений стандарт передбачає поділ пожеж на такі класи:
| A | що супроводжуються горінням твердих матеріалів, зазвичай органічного походження, під час горіння яких, як правило,
утворюються тліючі вуглини; |
| B | що супроводжуються горінням рідин або твердих речовин, які переходять у рідкий стан; |
| C | що супроводжуються горінням газів; |
| D | що супроводжуються горінням металів; |
| F | що супроводжуються горінням речовин, які використовують для приготування їжі (рослинних і тваринних олій та жирів)
і містяться в кухонних приладах; |
| E | що супроводжуються горінням електроустановок, які перебувають під електричною напругою. |
- вогнегасники з порошком класів A, B, C, E — загального призначення, якими можна гасити більшість пожеж;
- вогнегасники з порошком класів B, C, E — загального призначення, обмеженого застосування.
Порошковими вогнегасниками (особливо із зарядом класів A, B, C, E) можна успішно гасити майже всі класи пожеж, зокрема й електрообладнання, яке перебуває під напругою до 1000 В.
Проте вони не призначені для гасіння займань:
- лужних і лужноземельних металів
- інших матеріалів, горіння яких може відбуватися без доступу повітря.
Порошкові вогнегасники є важливими засобами протипожежного захисту. Джерелом гасіння є сухий порошок, що й відображено в його назві.
Вогнегасні порошки — подрібнені мінеральні солі з різними добавками, що перешкоджають злежуванню.
Як основу для вогнегасних порошків використовують:
- фосфорамонійні солі (моно-, діамонійфосфати, амофос),
- карбонат і бікарбонат натрію і калію,
- хлориди натрію і калію та інше.
Як добавки використовують:
- кремнійорганічні сполуки,
- аерозолі,
- біла сажа,
- стеарати металів,
- нефелін,
- тальк та інше.
Цифра після позначення типу вогнегасника означає масу вогнегасної речовини в кілограмах, що міститься в його корпусі. Наприклад, ВП-5 — вогнегасник порошковий з масою вогнегасної речовини 5 кг.
Характеристика порошкових вогнегасників
Тип та позначення вогнегасника | Придатність до гасіння пожеж класів | Маса вогнегасника |
заряду, л, кг | повна, кг |
Вогнегасник порошковий | ВП-5 | А, В, С, D | 5 ± 0,1 | 8,1 |
ВП-6 | 6 ± 0,3 | 8,9 |
ВП-8 | 8 ± 0,4 | 11,6 |
ВП-9 | 9 ± 0,8 | 15 |
Вогнегасники з порошком класів A, B, C, E — є найбільш універсальними вогнегасниками за сферою застосування і діапазоном температур. З їх допомогою можна успішно гасити майже усі класи пожеж, зокрема й електроустаткування, що перебуває під напругою до 1000 В.
Водночас порошковий вогнегасник непридатний для гасіння:
- загоряння лужних і лужноземельних металів;
- інших матеріалів, горіння яких може відбуватися без доступу повітря.
Зверніть увагу! Для гасіння пожежі електрообладнання, що перебуває під напругою до 1000 В, порошковий вогнегасник застосовують за рекомендаціями у паспорті. Перед гасінням потрібно обов’язково знеструмити електрообладнання, що перебуває в зоні пожежі та поблизу неї.
Порошкові вогнегасники створюють у приміщенні високу запиленість, що знижує видимість у ньому. Їх слід використовувати лише після евакуації людей з приміщення. У деяких людей може виникати алергічна реакція на компоненти порошку.
Оснащення порошковими вогнегасниками
НОРМИ
належності порошкових вогнегасників для виробничих і складських будинків та приміщень промислових підприємств
№ з/п | Гранична захищувана площа, м2 | Клас можливої пожежі | Мінімальна кількість порошкових вогнегасників |
переносний вогнегасник із зарядом вогнегасної речовини, кг | пересувний вогнегасник із зарядом вогнегасної речовини, кг |
5 | 6 | 8 | 9 | 12 | 20 | 50 | 100 | 150 |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
І. Приміщення категорій А, Б, а також В з наявністю горючих газів і рідин |
1.1 | до 25 включно | А, В, С, Е | 2 | 2 | 1 | 1 | 1 | - | - | - | - |
1.2 | більше 25 до 50 включно | А, В, С, Е | 3 | 3 | 2 | 2 | 2 | - | - | - | - |
1.3 | більше 50 до 150 включно | А, В, С, Е | 4 | 4 | 3 | 3 | 2 | 1 | - | - | - |
1.4 | більше 150 до 250 включно | А, В, С, Е | 6 | 6 | 4 | 4 | 3 | 2 | 1 | - | - |
1.5 | більше 250 до 500 включно | А, В, С, Е | 8 | 8 | 6 | 6 | 4 | 3 | 2 | 1 | - |
1.6 | більше 500 до 1000 включно | А, В, С, Е | 16 | 16 | 12 | 12 | 8 | 4 | 3 | 2 | 1 |
1.7 | більше 1000 | А, В, С, Е | На першу 1000 м2 площі числові значення кількості вогнегасників згідно з позицією 1.6 таблиці; на кожні наступні: 50 м2 - згідно з позицією 1.2 таблиці; 150 м2 - згідно з позицією 1.3 таблиці; 250 м2- згідно з позицією 1.4 таблиці; 500 м2 - згідно з позицією 1.5 таблиці; 1000 м2 - згідно з позицією 1.6 таблиці. |
ІІ. Приміщення категорій В за відсутності горючих газів і рідин |
2.1 | до 50 включно | А, Е | 2 | 2 | 1 | 1 | 1 | - | - | - | - |
2.2 | більше 50 до 100 включно | А, Е | 3 | 3 | 2 | 2 | 2 | - | - | - | - |
2.3 | більше 100 до 300 включно | А, Е | 4 | 4 | 3 | 3 | 2 | 1 | - | - | - |
2.4 | більше 300 до 500 включно | А, Е | 6 | 6 | 4 | 4 | 3 | 2 | 1 | - | - |
2.5 | більше 500 до 1000 включно | А, Е | 9 | 9 | 7 | 7 | 5 | 3 | 2 | 1 | - |
2.6 | більше 1000 | А, Е | На першу 1000 м2 площі числові значення кількості вогнегасників згідно з позицією 2.5 таблиці; на кожні наступні: 50 м2 - згідно з позицією 2.1 таблиці; 100 м2 - згідно з позицією 2.2 таблиці; 300 м2- згідно з позицією 2.3 таблиці; 500 м2 - згідно з позицією 2.4 таблиці; 1000 м2 - згідно з позицією 2.5 таблиці. |
ІІІ. Приміщення категорії Г |
3.1 | до 50 включно | В, С | 2 | 2 | 1 | 1 | 1 | - | - | - | - |
3.2 | більше 50 до 100 включно | В, С | 3 | 3 | 2 | 2 | 2 | - | - | - | - |
3.3 | більше 100 до 300 включно | В, С | 5 | 5 | 3 | 3 | 2 | 1 | - | - | - |
3.4 | більше 300 до 500 включно | В, С | 7 | 7 | 4 | 4 | 3 | 2 | 1 | - | - |
3.5 | більше 500 до 1000 включно | В, С | 11 | 11 | 7 | 7 | 5 | 3 | 2 | 1 | - |
3.6 | більше 1000 | В, С | На першу 1000 м2 площі числові значення кількості вогнегасників згідно з позицією 3.5 таблиці; на кожні наступні: 50 м2 - згідно з позицією 3.1 таблиці; 100 м2 - згідно з позицією 3.2 таблиці; 300 м2- згідно з позицією 3.3 таблиці; 500 м2 - згідно з позицією 3.4 таблиці; 1000 м2 - згідно з позицією 3.5 таблиці. |
IV. Приміщення категорій Г, Д |
4.1 | до 50 включно | А, Е | 2 | 2 | 1 | 1 | 1 | - | - | - | - |
4.2 | більше 50 до 150 включно | А, Е | 3 | 3 | 2 | 2 | 2 | - | - | - | - |
4.3 | більше 150 до 500 включно | А, Е | 4 | 4 | 3 | 3 | 2 | 1 | - | - | - |
4.4 | більше 500 до 1000 включно | А, Е | 6 | 6 | 4 | 4 | 3 | 2 | 1 | - | - |
4.5 | більше 1000 | А, Е | На першу 1000 м2 площі числові значення кількості вогнегасників згідно з позицією 4.4 таблиці; на кожні наступні: 50 м2 - згідно з позицією 4.1 таблиці; 150 м2 - згідно з позицією 4.2 таблиці; 500 м2- згідно з позицією 4.3 таблиці; 1000 м2 - згідно з позицією 4.4 таблиці. |
Основні види порошкових вогнегасників
Існують два основних види порошкових вогнегасників:
Закачні вогнегасники заряджені вогнегасним порошком і закачані інертним газом (азот, вуглекислота) або повітрям під тиском близько 16 атм.
Принцип дії газогенераторних вогнегасників полягає у використанні енергії, яка генерується в момент запуску газу для викиду вогнегасної речовини. Можуть застосовуватися в будь-яких умовах як первинний засіб пожежогасіння. Крім необхідного часу очікування (6–10 сек.) одразу після запуску, принципово не відрізняються від закачних вогнегасників.
Залежно від ємності порошкові вогнегасники поділяються на такі типи:
Об’єм балона переносних вогнегасників варіюється в діапазоні від 1-го до 12-ти літрів:
- ВП-1 (1 л)
- ВП-2 (2 л)
- ВП-3 (3 л)
- ВП-5 (5 л)
- ВП-9 (9 л)
- ВП-12 (12 л)
Пересувні порошкові вогнегасники бувають об’ємом:
- 20. літрів;
- 50 літрів;
- 100 літрів
- 150 літрів.
Також існують автоматичні порошкові вогнегасники, призначені для гасіння без участі людини вогнегасними порошками типу АВС загорянь твердих і рідких речовин, нафтопродуктів, електроустаткування під напругою до 5000 В, в невеликих складських, технологічних, побутових приміщеннях, гаражах тощо без постійного перебування в них людей. За необхідності можуть використовуватися замість або разом з переносними.
Отримайте відеоінструкцію, як користуватися вуглекислотним і порошковим вогнегасниками. Застосовуйте її під час проведення протипожежних інструктажів із працівниками

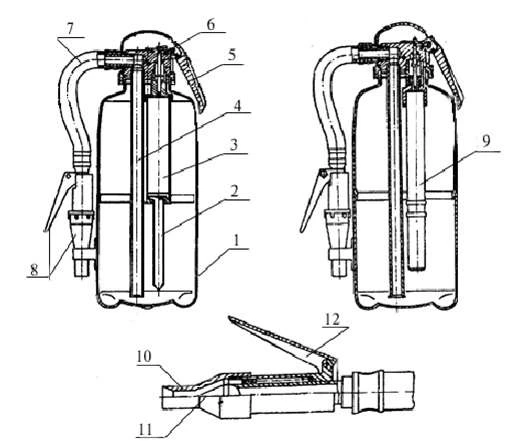

Будова порошкових вогнегасників із вбудованим газовим джерелом тиску
Мал. 1
На мал. 1 зображений вогнегасник з такими елементами:
(1) корпус, наповнений вогнегасним порошком.
(2) джерело газу, встановлюється на головці
(4) сифонна трубка
(5) рукоятка запуску
(6) головка з бойком, розміщена на горловині та закріплена накидною гайкою
(7) гнучкий рукав
(8) пістолет-розпилювач
(9) газогенератор (ДКУ), встановлюється на головці
(10) сопло пістолета-розпилювача
(11) розсікач пістолета-розпилювача
(12) ручка пістолета-розпилювача
Принцип дії порошкового вогнегасника зазначеного виду базується на використанні енергії стисненого газу для аерування та викиду вогнегасної речовини.
Як користуватися порошковим вогнегасником
Під час використання порошковий вогнегасник тримати у вертикальному положенні горловиною догори.
Щоб привести в дію порошковий вогнегасник необхідно:
- Висмикнути чеку з пломбою.
- Відвести вгору рукоятку запуску (5).
- Натиснути кистю руки на ручку (12) пістолета-розпилювача (8). Вогнегасна речовина при цьому буде випускатися в осередок загоряння.
- Після завершення гасіння потрібно натиснути на ручку (3) і викинути залишок порошку з вогнегасника.
Гасіння об’єктів потрібно здійснювати з навітряної сторони з дистанції не менше 3-4 м.
Важливо пам'ятати, що вогнегасна ефективність струменю порошку закінчується через 5—7 с.
Технічне обслуговування порошкових вогнегасників
Особа, яка відповідає за пожежну безпеку, зобов’язана організувати технічне обслуговування вогнегасників у таких випадках:
- за негативними результатами огляду:
- пошкодження чи відсутність маркування, пломб або пристроїв блокування на них;
- наявність механічних пошкоджень і слідів корозії на їх корпусах або запірно-пускових пристроях;
- відсутність робочого тиску в корпусі та/або наявність надмірного тиску (для вогнегасників закачного типу);
- після використання за призначенням;
- після закінчення гарантійного строку експлуатації, який передбачає експлуатаційна документація виробника.
Технічне обслуговування проводять підприємства з технічного обслуговування вогнегасників, що мають відповідну ліцензію з надання послуг і виконання робіт протипожежного призначення. Підстава — ДСТУ 4297:2004 «Пожежна техніка. Технічне обслуговування вогнегасників. Загальні технічні вимоги».
Після проведення технічного огляду вогнегасника потрібно робити запис у спеціальному Журналі обліку вогнегасників.
Порошкові вогнегасники з балонами стисненого газу ВП-5 (б) і ВП-10 (б): будова і принцип дії
Мал. 2
На мал. 2 зображена конструкція вогнегасника ВП-5 (б):
(1) корпус
(2) газовий балончик
(3) важіль запірно-пускового пристрою
(4) сифонна трубка
(5) трубка підведення робочого газу в нижню частину корпусу вогнегасника
(6) шланг
(8) насадка (ствола)
(9) заряд порошку
Робота вогнегасника базується на витісненні вогнегасного порошку під дією надлишкового тиску, який створюється робочим газом. Робочим газом є двоокис вуглецю.
Місткість і довжина струменя порошкових вогнегасників з балонами стисненого газу:
- Місткість ВП-5 (б) — 0,175 л, довжина струменя — 3,5 м;
- Місткість ВП-10 (б) — 0,350 л, довжина струменя — 4,5 м.
Порядок приведення в дію цього виду вогнегасників:
- Висмикнути опломбовану чеку (10).
- Відвести вгору рукоятку запуску (3).
- Натиснути кистю руки на ручку (7) насадки (8).
Читайте також про правила пожежної безпеки в офісних приміщеннях
Термін придатності та техобслуговування вогнегасників ВП-5 (б) і ВП-10 (б)
При експлуатації цих порошкових вогнегасників необхідно враховувати такі вимоги. Термін придатності порошкових вогнегасників:
- обидва типи порошкових вогнегасників допускають до 5 спрацьовувань за умови переривчастої подачі порошку. Максимальна тривалість дії вогнегасників за умови переривчастої подачі порошку становить 2 хвилини.
- середній термін служби — десять років.
- техобслуговування проводиться 1 раз на рік.
Особливості будови і експлуатації вогнегасника порошкового ВП-100
Залежно від типу вогнегасної речовини призначений для гасіння пожеж таких класів:
- ПСБ-3 — В, С і Е;
- П-2АП — А, В, С і Е;
- Пірант-АН — А, В, С і Е.
Мал. 3
На мал. 3 зображена будова порошкового вогнегасника ВП-100 (з), який складається з таких елементів:
- (1) корпус
- (2) балон для робочого газу (має запірну голівку вентильного або важільного типу)
- (3) випускний клапан з насадкою
- (4) шланг
- (5) пристрій для переміщення (колеса)
Принцип роботи вогнегасника ВП-100 (з) полягає у створенні надлишкового тиску в корпусі вуглекислотою.
При підвищенні тиску повітря в посудині при закритому випускному клапані до 1,5 МПа (15 кгс/см2) скидання тиску буде відбуватися через запобіжний клапан.
Щоб привести в дію цей вид вогнегасника потрібно:
- Піднести вогнегасник до осередку загоряння (на дистанцію 5-10 м) і встановити його вертикально.
- Зняти випускний клапан і розмотати шланг. Перевірити шланг на відсутність перегинів і скручувань.
- Зірвати пломбу і повернути важіль запірної головки балона з робочим газом до відмови (відкрити вентиль балона).
- Через 3-5 секунд можна починати гасіння, відкривши випускний клапан з краю, який ближче до осередку пожежі.
- Подачу порошку можна припинити, закривши випускний клапан.
