Існують певні вимоги до знаків безпеки і захисту здоров’я працівників на робочих місцях, зокрема і до знаків пожежної безпеки. Вони стосуються не лише їх змісту, а й способу оформлення та розміщення. Дізнайтеся, який вигляд повинні мати знаки пожежної безпеки, що використовуються на підприємстві, та як їх використовувати
Загальні вимоги до знаків пожежної безпеки
Загальні вимоги до забезпечення знаками безпеки та здоров’я на роботі, зокрема і знаками пожежної безпеки, встановлені Мінімальними вимогами до забезпечення знаками безпеки та здоров’я на роботі, затвердженими наказом Міністерства економіки України від 09.03.2023 року № 1268 (далі – Мінімальні вимоги).
👨🚒🔥Підвищення кваліфікації з пожежної безпеки
Знаки пожежної безпеки (пожежні знаки, протипожежні знаки) – це встановлені графічні символи, призначені для:
- регулювання дій,
- інформування про:
- небезпеки,
- місця розташування протипожежного обладнання,
- напрямки евакуації,
щоб запобігти пожежі та забезпечити безпечну евакуацію під час надзвичайної ситуації.
Візьміть собі зразок документа з системи

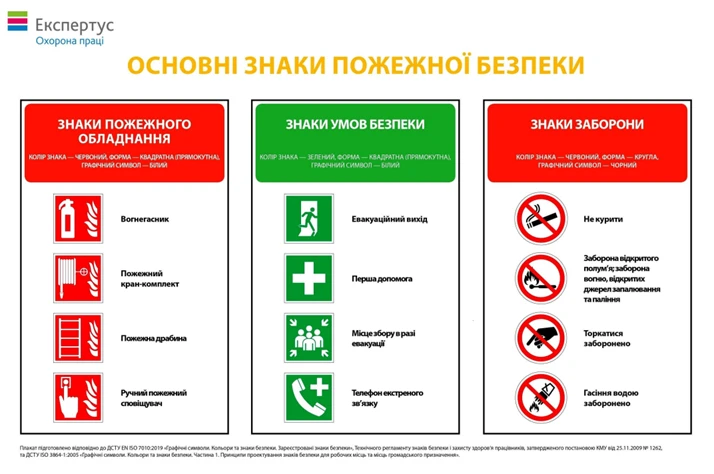

Як класифікуються знаки пожежної безпеки в Україні
Знаки які стосуються пожежної безпеки класифікуються за тим самим принципом, що й інші знаки безпеки.
Скачати у високій якості
Вимоги до встановлення знаків пожежної безпеки
Знаки пожежної безпеки на підприємстві повинні допомогти людині в разі пожежі знайти правильний маршрут евакуації або визначити місце розташування засобів пожежогасіння. Також вони інформують про заборону на здійснення певних дій, які можуть призвести до пожежі.
Відповідно до вимог пункту 4 розділу І Мінімальних вимог знаки пожежної безпеки, як і всі інші знаки безпеки, слід встановлювати з урахуванням:
- кута зору людини з відповідного положення,
- можливості виникнення перешкод для видимих знаків;
місце встановлення має бути:
- легкодоступним,
- достатньо освітленим,
- або поблизу входу в зону небезпеки,
- або у безпосередній близькості до джерела небезпеки чи об’єкта, який позначається знаком безпеки.
Розміщення знаків пожежної безпеки на підприємстві має відповідати встановленим вимогам.
Що встановлено про знаки пожежної безпеки ДСТУ EN ISO 7010:2019 – чинним стандартом – Графічні символи. Кольори та знаки безпеки. Зареєстровані знаки безпеки
Стандарт встановлює знаки безпеки для:
- запобігання нещасним випадкам,
- протипожежного захисту,
- інформування щодо загрози здоров’ю людей та евакуації.
Знакам безпеки надають категорії залежно від їхньої функції, як зазначено нижче:
- Е – категорія знаків, що вказують маршрут евакуації, місце розташування обладнання безпеки чи об’єкта безпеки або заходи безпеки (знаки безпеки умов);
- F – категорія знаків пожежного обладнання;
- М – категорія знаків обов’язкової дії;
- Р – категорія знаків заборони;
- W – категорія попереджувальних знаків.
За цим стандартом знаки пожежного обладнання відносяться до категорії F. Ознайомитись зі знаками цієї категорії можна в таблиці 2 вказаного стандарту.
Скачати у високій якості
Пропонуємо вам таблицю з інформацією за видами пожежних знаків:
Референт* | Функція | Зміст зображення | Небезпека | Результат розуміння знака |
Вогнегасник | Позначити місце розташування вогнегасника | Вогнегасник (профіль) з міткою, позначення полум’я | Неможливість знайти вогнегасник | Знання місця розташування вогнегасника |
Пожежний кран-комплект | Позначити місце розташування котушки пожежного рукава | Сім вертикальних ліній, одна з трапецією внизу, круг з хрестом і лінією, прикріпленою до вертикальної смуги, позначення полум’я | Неможливість знайти котушку пожежного рукава | Знання місця розташування котушки пожежного рукава |
Пожежна драбина | Позначити розташування драбини, яку використовуватимуть винятково для пожежогасіння | Дві вертикальні лінії, шість горизонтальних ліній, що приєднуються до вертикальних ліній, позначення полум’я | Неможливість знайти пожежні сходи | Знання розташування пожежної драбини та використання цієї драбини тільки для пожежогасіння |
Комплект пожежного обладнання | Позначити місце розташування пожежного обладнання | Пожежний шолом (у профіль), позначення полум’я | Неможливість знайти обладнання для пожежогасіння | Знає розташування пожежного обладнання |
Ручний пожежний сповіщувач | Позначити місце розташування виклику пожежної сигналізації | Рука (вигляд зверху) з одним витягнутим пальцем, крапка (окреслена) в квадраті, зламаному внизу, позначення полум’я | Неможливість знайти ручний пожежний сповіщувач | Знає місцезнаходження ручного пожежного сповіщувача |
Телефон екстреного зв’язку у разі пожежі | Позначити місце розташування пожежного екстреного телефонного зв’язку | Телефонна трубка (у профіль), позначення полум’я | Неможливість знайти телефон пожежної сигналізації | Знає місце розташування пожежного екстреного телефонного зв’язку |
Батарея балонів стаціонарної системи пожежогасіння | Позначити місцезнаходження батереї балонів стаціонарної системи пожежогасіння | Чотири посудини, приєднані до колектора, позначення полум’я | Немає можливості встановити місцезнаходження батареї балонів стаціонарної системи пожежогасіння | Знає місцезнаходження батареї балонів стаціонарної системи пожежогасіння |
Пересувний вогнегасник | Позначити місцезнаходження пересувного вогнегасника | Посудина (у профіль) на візку, позначення полум’я | Немає можливості встановити місцезнаходження пересувного вогнегасника | Знає місцезнаходження пересувного вогнегасника |
Переносний пристрій пінного пожежогасіння | Позначити місцезнаходження переносного пристрою пінного пожежогасіння | Посудина для піни з U-подібним стволом, який закінчується насадкою Вентурі, позначення полум’я | Немає можливості встановити місцезнаходження переносного пристрою пінного пожежогасіння | Знає місцезнаходження переносного пристрою пінного пожежогасіння |
Пристрій для тонкого розпилення води | Позначити місцезнаходження пристрою для тонкого розпилення води | Труба з вигином 90°, що закінчується насадкою з п’ятьма непаралельними сегментованими лініями, позначення полум’я | Немає можливості встановити місцезнаходження пристрою для тонкого розпилення води | Знає місцезнаходження пристрою для тонкого розпилення води |
Стаціонарна система пожежогасіння | Позначити місцезнаходження стаціонарної системи пожежогасіння | Бак (у профіль) на рамі, який підтримується у двох точках, позначення полум’я | Немає можливості встановити місцезнаходження стаціонарної системи пожежогасіння. | Знає місцезнаходження стаціонарної системи пожежогасіння |
Модуль стаціонарної системи пожежогасіння | Позначити місцезнаходження модуля стаціонарної системи пожежогасіння | Бак (у профіль) на рамі, який підтримується у двох точках, позначення полум’я | Немає можливості встановити місцезнаходження модуля стаціонарної системи пожежогасіння. | Знає місцезнаходження модуля стаціонарної системи пожежогасіння |
Дистанційний випускний пристрій | Позначити місцезнаходження дистанційного випускного пристрою | Бутель з ручкою у вигляді кулі зверху, позначення полум’я | Немає можливості встановити місцезнаходження дистанційного випускного пристрою | Знає місцезнаходження дистанційного випускного пристрою |
Лафетний пожежний ствол | Позначити місцезнаходження лафетного пожежного ствола | Пожежний гідрант (у профіль), позначення полум’я | Немає можливості встановити місцезнаходження лафетного пожежного ствола | Знати місцезнаходження лафетного пожежного ствола |
Протипожежне покривало | Позначити місцезнаходження протипожежного покривала | Фігура людини, яка тримає протипожежне покривало перед познакою полум’я | Не знає про місцезнаходження протипожежного покривала | Використовує протипожежне покривало |
* референт – поняття чи об’єкт, для відображення якого призначено графічний символ
Читайте також про правила пожежної безпеки в офісних приміщеннях

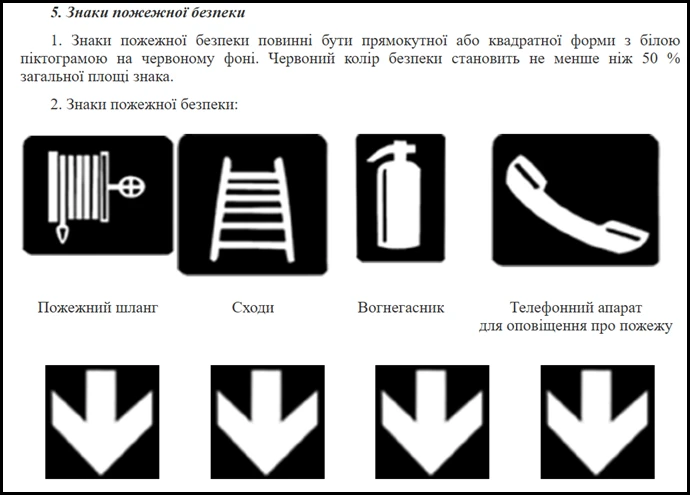

Оформлення знаків пожежної безпеки
Знаки пожежної безпеки повинні мати прямокутну або квадратну форму з білою піктограмою на червоному тлі. Червоний колір безпеки становить не менше ніж 50% загальної площі знака.
Устатковання для боротьби з пожежею, як-от пожежні щити й крани, вогнегасники тощо, виділяють за допомогою:
- особливого кольору самого устатковання та установки позначення його місця розташування;
- фарбування спеціальним кольором місць розташування такого устатковання і підходів до них.
Колір для позначення цього устатковання – червоний. Площа фарбування в червоні кольори має бути такою, щоб устатковання можна було легко розрізнити.
Складники програми пожежно-технічного мінімуму. Організація спеціального навчання та протипожежних тренувань. Вимоги до викладачів з пожежної безпеки. Зразки плану проведення протипожежного тренування та наказу про підготовку до нього, посвідчення про проходження навчання з питань пожежної безпеки, інструкції про заходи пожежної безпеки на підприємстві
Як і будь-які знаки безпеки, знаки пожежної безпеки повинні бути:
- стійкими до впливу погодних умов:
- добре видимими;
- виготовлені за необхідності із застосуванням фосфоресцентних фарб, матеріалів з відбивною здатністю або використовуватися зі штучним освітленням.
Це все робиться для забезпечення їх кращої візуалізації.
Графічні символи. Кольори та знаки безпеки. Зареєстровані знаки безпеки
